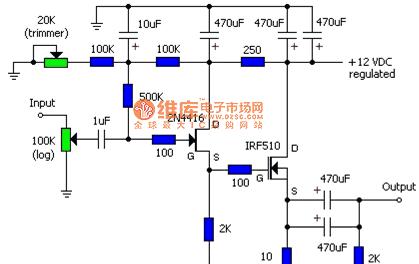

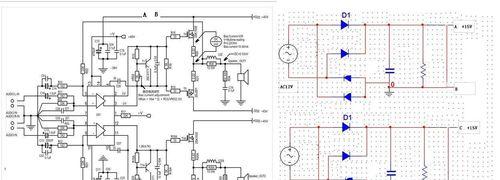

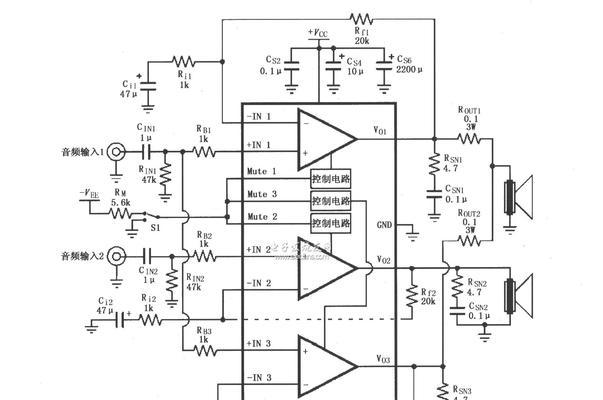

场效应管功放电路图是一种常见的电子电路，在音频放大、功率放大等领域有着广泛的应用。本文将深入剖析场效应管功放电路图的工作原理，帮助读者更好地理解和设计这一类型的电路。

一：场效应管功放电路图的基本组成和功能

场效应管功放电路图由场效应管、偏置电路、输入电容、输出电容以及负载电阻等组成，主要功能是将输入信号进行放大并输出到负载上。

二：场效应管的原理及分类

场效应管是一种三极管，其工作原理是通过控制栅极电压来控制漏极与源极之间的通道导电性。常见的场效应管分类包括N沟道型和P沟道型。

三：场效应管的工作区域及参数

场效应管的工作区域包括截止区、饱和区和线性区。其中，关键参数有漏极电流、栅极电压和漏源电压等。

四：场效应管功放电路的输入阻抗

输入阻抗是指功放电路对外部信号源的电阻性质，对于场效应管功放电路，其输入阻抗与栅极电阻、源极电阻等相关。

五：场效应管功放电路的偏置设计

偏置电路在场效应管功放电路中起到稳定工作状态的作用。常见的偏置设计方法包括静态偏置、动态偏置和自动偏置等。

六：场效应管功放电路的放大原理

场效应管功放电路的放大原理是利用场效应管的变阻特性实现输入信号的放大，同时通过负载电阻将放大后的信号输出到外部。

七：场效应管功放电路的输出阻抗

输出阻抗是指功放电路对负载的电阻性质，对于场效应管功放电路，其输出阻抗与负载电阻、漏源电阻等相关。

八：场效应管功放电路的频率响应特性

场效应管功放电路的频率响应特性描述了在不同频率下信号增益的变化情况，常见的影响因素包括输入电容、输出电容以及电容与电阻的组合等。

九：场效应管功放电路的失真及抑制方法

场效应管功放电路在实际应用中容易产生失真，常见的失真类型包括非线性失真和交叉失真。抑制失真的方法有反馈控制、选择合适的工作点等。

十：场效应管功放电路的稳定性分析

场效应管功放电路的稳定性分析是指在不同工作条件下对电路稳定性进行评估和优化。常见的稳定性分析方法包括Nyquist稳定性判据和Bode稳定性判据等。

十一：场效应管功放电路的温度特性

场效应管功放电路在不同温度下的工作特性会发生变化，需要通过温度补偿等方法来提高电路的稳定性和可靠性。

十二：场效应管功放电路的故障诊断和保护

场效应管功放电路在使用过程中可能会出现故障，需要通过合适的诊断和保护措施来防止故障扩大和损坏其他元器件。

十三：场效应管功放电路的设计实例与注意事项

设计场效应管功放电路时，需要考虑到输入输出特性、稳定性、功率和失真等因素。此外，还需注意电路的布局和散热等问题。

十四：场效应管功放电路的应用领域和发展趋势

场效应管功放电路在音频放大、通信、汽车电子等领域有着广泛的应用。随着技术的不断发展，场效应管功放电路将更加高效和可靠。

十五：对场效应管功放电路的展望

场效应管功放电路作为一种重要的电子电路，在实际应用中具有不可替代的作用。通过对其工作原理和设计技巧的深入理解，我们能够更好地应用于实践并推动技术的进步。

本文通过对场效应管功放电路图的工作原理进行分析与解析，详细介绍了其各个方面的设计技巧与注意事项。希望读者通过本文的学习能够更好地理解和应用场效应管功放电路图，并在实际应用中取得良好的效果。
